HW系列直廓環面蝸輪蝸桿減速機

一、概述

    HW型直廓環面蝸桿減速機(JB／T7936一1999)因所采用的環面蝸桿副，其蝸桿軸向截面齒廓為直線，故稱其為直廓環面蝸桿(亦稱球面蝸桿)，與其他各種蝸桿減速器相同，為空間交錯軸傳動，承載能力和傳動效率較高，適用于重載、大功率、大轉矩傳動，如冶金、礦山、起重、運輸、石油、化工、建筑等機械

設備的減速傳動。包括HWT、HWB型二種型式。

    工作條件：輸入、輸出軸交錯角為90*，蝸桿轉速不超過1500r’／min，蝸桿中間平面分度圓滑動速度不超過16m／sl蝸桿軸可正、反向運轉t工作環境溫度為一40—40℃。當工作環境溫度底于0℃時，啟動前潤滑油必須加熱到0℃以上，或采用低凝固點的潤滑油；高于40℃時，必須采取冷卻措施。

二、型號、中心距、傳動比、標記

2.1型號

    (1)HWT型一蝸桿在蝸輪之上鑄造機體和機蓋直廓環面蝸桿減速器；

    (2)HWB型一蝸桿在蝸輪之下鑄造機體和機蓋直廓環面蝸桿減速器；

     其中T-上置蝸桿；B-下置蝸桿；W-焊接機體和機蓋，未注為鑄造結構。

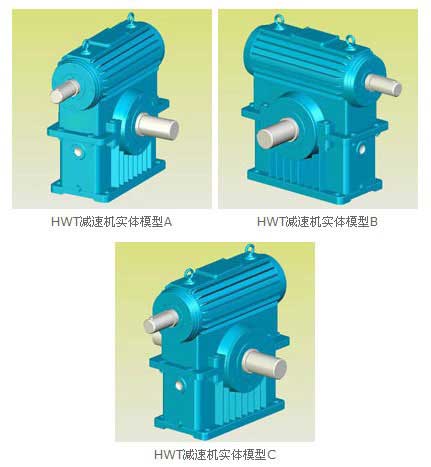

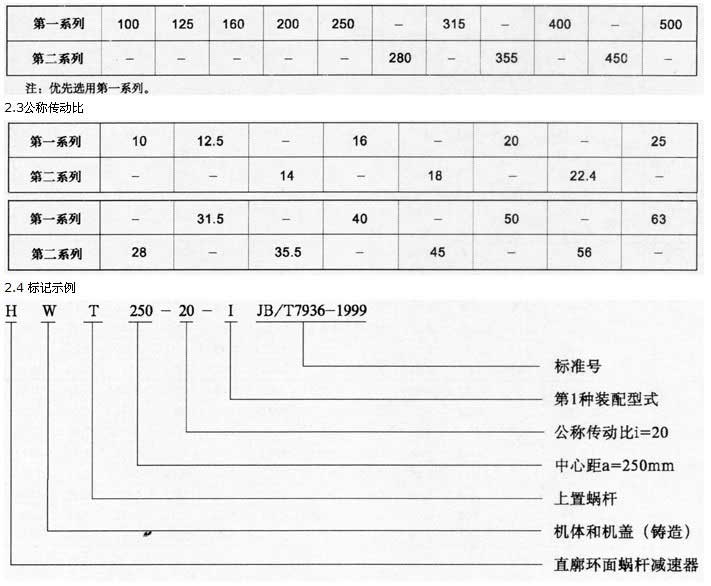

2.2 中心距

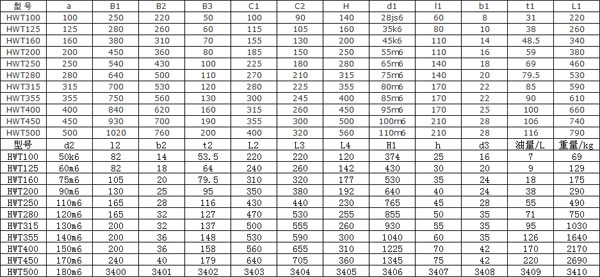

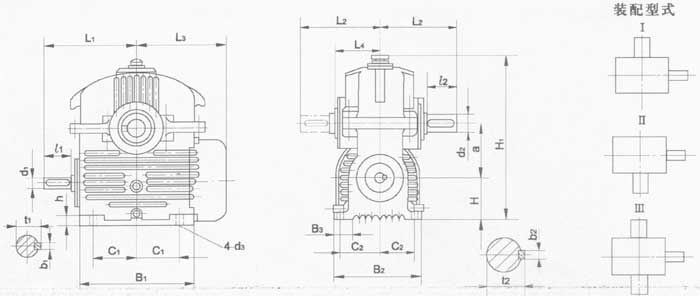

HWT型減速器外形尺寸及裝配形式

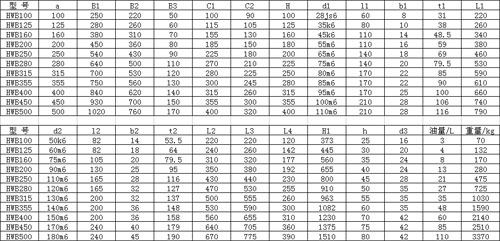

HWB型減速器外形尺寸及裝配形式
